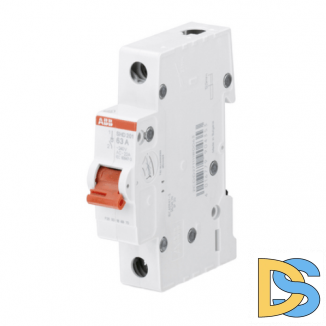

Рубильник ABB SHD201/40 1Р 40А

Рубильник ABB SHD201/40 1Р 40А - выключатель нагрузки серии SHD 200. Рубильники SHD 200 выполнены в современном дизайне и отлично сочетаются с аппаратами версии Compact Home, маркировка на корпусе выполнена посредством лазерного нанесения.

Производитель: ABB Серия: SHD200 Номинальный ток: 40 A Количество полюсов: 1P Степень защиты: IP20 Вес: 75 г Размеры (ВxГxШ):85x69x17,5 мм.

Новая серия выключателей нагрузки SHD 200 доступна в исполнениях от 1 до 4 полюсов, изготавливается на номинальные токи от 16 до 63 A и соответствует IEC/EN 60947-3 (ГОСТ Р 50030.3-2012).

Рубильник ABB серии SHD 200 имеет такие особенности:

• Изолирование в соответствии с ГОСТ Р 50030.3-2012 (IEC/EN 60947-3)
• Степень защиты IP20 = защита от прикосновения
• Клеммы сечением 25 мм2
• Унифицированный дизайн с другими модульными устройствами
• Возможность объединения одной шиной PSH вместе с другими устройствами Compact Home
• Износостойкая лазерная маркировка
• Невыпадающие утопленные винты
• Возможность механической блокировки от ручного ВКЛ/ ОТКЛ с помошью доп. аксессуара.

Электрические характеристики:

• номинальное напряжение - 253 V AC, 60V DC для 1P исп-ний, - 415 V AC, 125 V DC для 2P исп-ний, - 415 V AC для 3P и 4P исп-ний
• минимальное напряжение 12V AC
• номинальная частота тока 50/60 Гц, DC.

Механические характеристики:

• рычаг красного цвета
• есть возможность пломбировки
• индикация положения выполнена в виде маркировки на рычаге, а так же имеется индикационное окошко (зеленый/красный)
• эксплуатация при температурах от - 25 до + 55 °C
• количество функциональных срабатываний <32A (20000); ≥32A (10000); DC (1500)
• монтаж на DIN-рейку 35 мм (по EN 60715), 1полюс - 17,5 мм
• лазерная маркировка на корпусе.

Монтаж:

• допускается установка изделия в любом положении
• имеет возможность подключения сигнальных и вспомогательных контактов, параллельных расцепителей и
• расцепителей минимального напряжения, устройств механической блокировки и моторных приводов
• клеммы двойные цилиндрической формы, есть возможность раздельного подключения проводников и шин
• сечение подключаемого проводника 35 мм², шины с поперечным сечением 10 мм².
