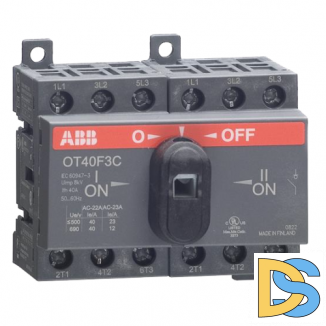

Реверсивный выключатель нагрузки АВВ OT40F3C 3P 40A
Реверсивный выключатель нагрузки АВВ OT40F3C 3P 40A - реверсивный рубильник с тремя четкими положениями (I-O-II), не зависит от внешнего электроснабжения.
Технические характеристики: Соответствуют стандартам: ГОСТ Р 50030.3-99, ТУ 02 АГИЕ.642416.020 Номинальное напряжение частотой 50 Гц, В: 230/400 Номинальный рабочий ток Iе, А: 40 Количество полюсов: 3 Степень защиты: IP 20 Диапазон рабочих температур, °С: -40 ÷ +60 Электрическая износостойкость, циклов В-О, не менее: 10000 Механическая износостойкость, циклов В-О, не менее: 20000 Максимальное сечение присоединяемых проводов, мм2: 35 Наличие драгоценных металлов (серебро), г/полюс: 1,2 Масса 1 полюса, не более, кг: 0,11.
Рубильники ABB серии ОТ имеют ручное управление и могут производить переключение, как под нагрузкой, так и без нее. Типоряд рубильников включает 11 различных размеров 3- и 4-полюсных выключателей нагрузки от 16А до 3150А. Отличительной особенностью выключателей нагрузки АББ на токи от 125А до 3150А является наличие видимого разрыва контактов и возможность отключения электросети под нагрузкой. Существуют различные исполнения рубильников: промышленные, модульные и реверсивные. Рубильники на токи до 160 А устанавливаются на DIN-рейку. Промышленные рубильники можно монтировать на двери стандартных шкафов. Модульные выключатели нагрузки монтируются в один ряд с модульными автоматическими выключателями и УЗО. Монтаж рубильников на токи свыше 160А осуществляется на монтажную плату.
Что такое реверсивный рубильник?
Переключение нагрузки с основного источника питания на резервный с осуществляется с помощью реверсивных рубильников. Реверсивный рубильник иногда называют перекидным. Реверсивные рубильники представляют собой конструкцию, состоящую из двух стандартных выключателей нагрузки, сблокированных специальным механизмом, который исключает включение второго источника питания при включенном первом. Готовое изделие имеет маркировку на 3 положения I-O-II и предназначено для ввода резервной линии. Реверсивные рубильники работают на токи от 16А до 1600А. Возможно использование моторного привода для дистанционного/автоматического управления рубильниками от 160 до 1600 А. Компания ABB выпускает так же аксессуары для рубильников серии OT: клеммные крышки, переходники, кабельные зажимы, сблокирующие механизмы для реверсивных и многополюсных рубильников, дополнительные контакты и т. д. Рубильники компании АВВ всех серий прошли проверку по стандартам МЭК и сертифицированы ГОСТ-Р. Компактность конструкции реверсивных рубильников АББ обеспечена рядом технических решений: • Контактная система: кратчайший путь протекания тока, двойной разрыв каждой фазы, дугогасительное устройство, электродинамический компенсатор. • Механизм управления: привод независимого от оператора действия (усилие, прикладываемое на ручку управления, не зависит на скорость перемещения контактов), универсальные ручки управления.
