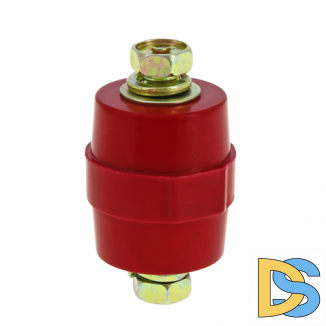

Изолятор шинный SM-30 8 кВ, крепеж 8 мм, с болтами

Оставить отзыв

Описание

Изолятор шинный SM-30 8 кВ, крепеж 8 мм, с болтами
Размеры: 30х32 мм Диаметр болта: 8 мм Напряжение: 1000 В Выдерживаемое напряжение грозового импульса: 8 кВ Температура эксплуатации: от -40ºС до +60ºС Плотность материала: 1,75-1,95 г/см Электрическое сопротивление: 1х1012 Ом Впитывание влаги: Менее 20 мг Усадка: Менее 15% Ударная вязкость: Более 25 кДж/м² Прочность на изгиб: Более 123 МПа
Изоляторы шинные SM служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Изолятор SM крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а также возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Конструкция шинного изолятора SM

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.

В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.

Каждая шина устанавливается минимум на двух изоля¬торах (на концах шины).

Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Яркая эргономичная упаковка.

Характеристики

Артикул

P1369

Диапазон температур

от -60°C до + 40°C

Высота, мм

Ширина, мм

Длина, мм

Вес

0 г
