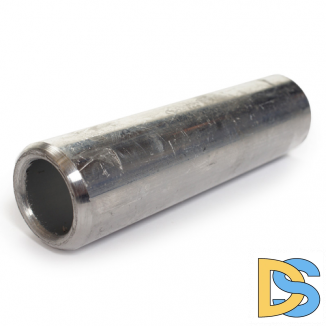

Гильза ГМЛ 4-3 медная луженая под опрессовку
Гильза ГМЛ 4-3 медная луженая под опрессовку
Тип материала: Медь М2 Внутренний диаметр гильзы: 3 мм Сечение провода: 4 мм²
Гильзы кабельные соединительные медные луженые ГМЛ закрепляемые опрессовкой, предназначены для соединения встык проводов и кабелей с медными жилами с сечением от 1 до 300 мм². Гильзы медные луженые применяются для кабелей напряжением до 10 кВ. Гильзы ГМЛ изготовлены из электротехнической меди марки М2 с защитным покрытием олово-висмут (электролитическое лужение). Полный аналог медных гильз ГМ.
Гильзы ГМЛ, технические характеристики
- Сечение жил: от 2,5 до 240 мм²
- Напряжение: до 10 кВ
- Климатическое исполнение: УХЛ3
- Стандарт изготовления: ГОСТ 23469.3-79
- Материал наконечника: Медь М2
- Состав защитного покрытия: Олово-висмут (Sn-Bi)
- Продукция соответствует ГОСТ 23469.0-81 и ГОСТ 23469.3-79
Опрессовка это совместное соединение жил провода за счет деформации специального наконечника (гильзы). Деформация гильз образуется при помощи пресс клещей. За счет высокой механической прочности гильз в месте деформации получается качественный и надежный контакт. Одним из достоинств опрессовки является то, что такой способ соединения разрешен в ПУЭ и он практически является необслуживаемым. Опрессовал гильзу, заизолировал и все. Основным недостатком такого соединения является его «неразборность». То есть гильзу после монтажа нельзя разобрать, вытянуть из нее провода или наоборот добавить. Например, если в распределительной коробки Вы неправильно расключили провода, то единственным выходом из ситуации будет обрезать гильзу и выполнять соединение по новой. Поэтому при монтаже нужно оставлять достаточный запас провода.
