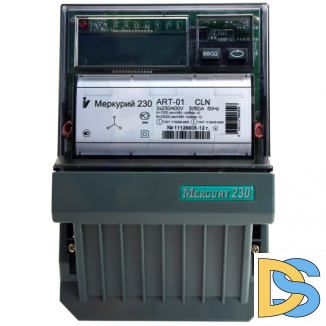

Электросчетчик Меркурий 230 ART-02 PQC(R)SIN 10-100А
Электросчетчик Меркурий 230 ART-02 PQC(R)SIN предназначен для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Основные технические характеристики: Класс точности при измерении активной энергии (реактивной энергии): 1.0(2.0) Номинальное напряжение, В: 3*230/380 Номинальный(макс) ток, А: 10(100) Максимальный ток в течении 0,5 с, А: 200 Стартовый ток (чувствительность), А: 0.040 Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более: 0.5/7.5 Количество тарифов: 4 Количество тарифных сезонов (месяцев): 12 Полная мощность, потребляемая цепью тока не более, В*А: 1.0 Сохранность данных при перерывах питания, лет - постоянной информации: 40 - оперативной информации: 10 Защита информации: два уровня доступа и аппаратная защита памяти метрологических коэффициентов Диапазон температур, °С: -40...+55 Межповерочный интервал, лет: 6 Масса, кг: не более 1,5 Габариты (длина, ширина, высота), мм: 258/170/74 Гарантия производителя, лет: 3.
Базовые функции электросчетчиков Меркурий 230 ART-02 PQC(R)SIN:
- Измерение, учет, хранение, вывод на ЖКИ и передачу по интерфейсу CAN активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени: - всего от сброса показаний - за текущие сутки и на начало суток - за предыдущие сутки и на начало суток - за текущий месяц и на начало месяца - за каждый из 11 предыдущих месяцев и на начало месяцев - за текущий год и на начало года - за предыдущий год и на начало года.
- Тарификатор счетчика обеспечивает возможность учета по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток - 1 минута.
- Возможен учет активной энергии прямого направления отдельно в каждой фазе сети.
- Возможен учет технических потерь в линиях электропередач и силовых трансформаторах.
- Дополнительно счетчик обеспечивает измерение следующих параметров электросети: - мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности - действующих значений фазных токов, напряжений, углов между фазными напряжениями - частоты сети - коэффициентов мощности по каждой фазе и по сумме фаз.
- Задание лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
- Передачу результатов измерений и учетных данных через интерфейсы CAN, RS-485, IrDA.
- Функционирование счетчиков в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счетчика.
В обозначении счетчиков электроэнергии Меркурий 230 ART-02 PQC(R)SIN:
МЕРКУРИЙ 230 ART-02 PQC(R)SIN Меркурий - торговая марка счетчика 230 - серия счетчика А - измерение активной энергии R - измерение реактивной энергии T - наличие внутреннего тарификатора 02 - модификации, подразделяемые по току, напряжению и классу точности P - наличие профиля, журнала событий Q - наличие журнала показателей качества электроэнергии C - интерфейс CAN R - интерфейс RS485 I - инфракрасный порт S - внутреннее питание интерфейса N - электронная пломба.
