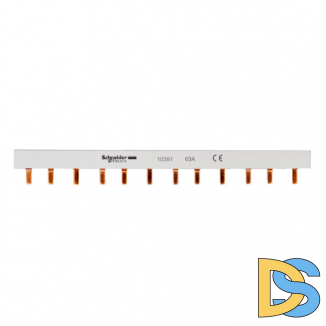

Шина-гребенка Schneider Electric типа PIN (штырь), 12 модулей, 3P, 63A, 22см, белый

Шина-гребенка Schneider Electric типа PIN (штырь), 12 модулей, 3P, 63A, 22см, белый

Производитель: Schneider Electric (Франция) Артикул: 10391 Тип изделия: Шина-гребенка Гарантия: 2 года от производителя Цвет изделия: Белый Кол-во полюсов: 3P Количество модулей: 12 Материал: Металл, Пластик Номинальный ток: 63 А Длина: 220 мм.

Соединительная шина-гребенка Schneider Electric для автоматов представляет собой цельную медную пластинку, помещенную в изолятор из пластика. Она используется для удобного и безопасного подключения однофазных автоматических выключателей, дифференциальных автоматов, выключателей нагрузки в распределительном щите. Главная задача, которую выполняет изолированная медная шина – защита УЗО, выключателей и дифавтоматов от новых мест нагрева токоведущих частей при одновременном подключении нескольких устройств. От этой пластины отходят специальные подводы, благодаря которым и происходит соединение автоматов в щитке. Количество пластин соответствует количеству полюсов. Характерной особенностью данного изделия является наличие штыревого контакта. Такая шина фазная подходит практически для любого модульного аппарата и считается универсальной. Именно поэтому данный вид электротехнической продукции часто встречается в схемах подключения разнообразных типов автоматов. Также шина медная м1 часто используется для работы с модульными устройствами (УЗО, дифавтоматы, контакторы), но чаще всего она применяется в монтаже электрощитов квартир. Еще одним преимуществом является цена медной шины. Возможно, некоторым покупателям она покажется излишне высокой, но приобретение данного электротехнического изделия в любом случае будет выгодным (хотя бы потому, что альтернативных вариантов на сегодняшний день просто нет).

Шина-гребенка имеет следующие плюсы при монтаже электропроводки:

1. Более качественное соединение коммутационной аппаратуры. Если подключение перемычек представлено двумя концами провода в одном зажиме, то применение гребенчатой шины сокращает это значение в 2 раза, что положительно отображается на качестве контакта.
2. Соединительная гребенка для автоматов способна выдержать до 63 А. Сделать шлейф из провода, сечением 16 мм.кв. будет гораздо сложнее.
3. Разводка проводки в щите с применением распределительной шины выглядит более аккуратной.

Итак, с помощью распределительной гребенки можно подключать не только автоматы, но и дифавтоматы, УЗО, другие модульные аппараты, которые имеют от одного до четырех полюсов. Таким образом, мы полностью исключаем использование перемычек между автоматами, многократно увеличивая надежность собранного щита. Многопроволочный провод, которым выполняется разводка в щитке, требует обязательной опрессовки наконечниками-гильзами. Это влечет за собой дополнительные трудовые и временные затраты. При использовании шинных гребенок такой проблемы не возникает. Ну и немаловажным фактором является эстетическая составляющая электрических соединений, выполненных с помощью гребенок.
