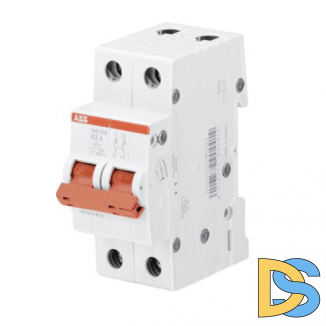

Рубильник ABB SHD202/40 2Р 40А - выключатель нагрузки серии SHD 200. Рубильники SHD 200 выполнены в современном дизайне и отлично сочетаются с аппаратами версии Compact Home, маркировка на корпусе выполнена посредством лазерного нанесения.
Производитель: ABB
Серия: SHD200
Номинальный ток: 40 A
Количество полюсов: 2P
Степень защиты: IP20
Вес: 150 г
Размеры (ВxГxШ):85x69x35 мм.
Новая серия выключателей нагрузки SHD 200 доступна в исполнениях от 1 до 4 полюсов, изготавливается на номинальные токи от 16 до 63 A и соответствует IEC/EN 60947-3 (ГОСТ Р 50030.3-2012).
Рубильник ABB серии SHD 200 имеет такие особенности:
Изолирование в соответствии с ГОСТ Р 50030.3-2012 (IEC/EN 60947-3)
Степень защиты IP20 = защита от прикосновения
Клеммы сечением 25 мм2
Унифицированный дизайн с другими модульными устройствами
Возможность объединения одной шиной PSH вместе с другими устройствами Compact Home
Износостойкая лазерная маркировка
Невыпадающие утопленные винты
Возможность механической блокировки от ручного ВКЛ/ ОТКЛ с помошью доп. аксессуара.
Электрические характеристики:
номинальное напряжение - 253 V AC, 60V DC для 1P исп-ний, - 415 V AC, 125 V DC для 2P исп-ний, - 415 V AC для 3P и 4P исп-ний
минимальное напряжение 12V AC
номинальная частота тока 50/60 Гц, DC.
Механические характеристики:
рычаг красного цвета
есть возможность пломбировки
индикация положения выполнена в виде маркировки на рычаге, а так же имеется индикационное окошко (зеленый/красный)
эксплуатация при температурах от - 25 до + 55 °C
количество функциональных срабатываний <32A (20000); ≥32A (10000); DC (1500)
монтаж на DIN-рейку 35 мм (по EN 60715), 1полюс - 17,5 мм
лазерная маркировка на корпусе.
Монтаж:
допускается установка изделия в любом положении
имеет возможность подключения сигнальных и вспомогательных контактов, параллельных расцепителей и
расцепителей минимального напряжения, устройств механической блокировки и моторных приводов
клеммы двойные цилиндрической формы, есть возможность раздельного подключения проводников и шин
