- Наконечники штыревые втулочные изолированные НШВИ

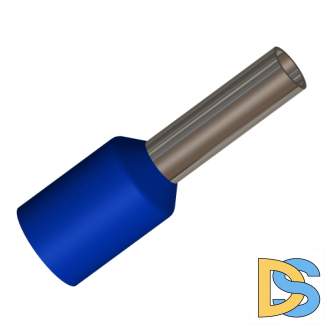

- НШВИ 4-10 (100 шт.)
НШВИ 4-10 (100 шт.)
- Характеристики
- Обзор
- Отзывы0
Артикул | P1532 |
Диапазон температур | от -60°C до + 40°C |
Наконечник штыревой втулочный изолированный НШВИ 4-10 (100 шт.)
Сечение провода: 4 мм² Длина контактной части: 10 мм Максимальное напряжение: 690 В Материал коннектора: медь марки М1 Покрытие коннектора: электролитическое лужение Материал изоляции: полипропилен Термостойкость изоляции: 105°C Количество: 100 шт.
Наконечник штыревой втулочный изолированный НШВИ предназначен для монтажа одного провода. Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты. Современная альтернатива обязательному обслуживанию концов многожильных проводников при подсоединении к клеммам. Процесс монтажа втулочного наконечника занимает несколько секунд. Зачищенный провод вводится внутрь наконечника, при этом изоляция провода должна зайти внутрь пластмассовой манжеты до упора, а зачищенный конец многожильного провода – пройти насквозь медную втулку. Затем втулочная часть наконечника опрессовывается поверх втулки специальным инструментом. Не допускается, чтобы концы многожильных проводников выходили за край втулки более чем на 0,5 мм. При необходимости концы проводников обрезать.
НШВИ (ТУ 3424-001-59861269-2004)
- Для монтажа одного провода.
- Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты.
- Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам.
- Максимальное напряжение: 690 В.
- Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения.
- Материал коннектора: медь марки М1.
- Покрытие коннектора: электролитическое лужение.
- Материал изоляции: полипропилен. Не содержит галогенов.
- Термостойкость изоляции: 105 °C.
- Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4.
- Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию.
- Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки.
- Обжим провода поверх медной втулки.
