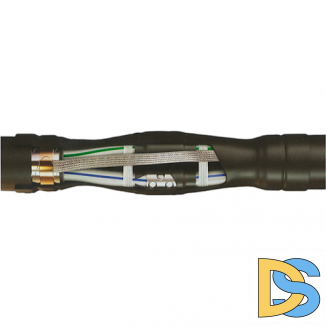

Муфта кабельная соединительная термоусаживаемая 4ПСТ-1 (70-120) гильзы под болт

Муфта кабельная соединительная термоусаживаемая 4ПСТ-1 (70-120) гильзы под болт

Число жил в кабеле: 4 Рабочее напряжение: 1 кВ Сечение жил в кабеле: 70/95/120 мм² С болтовыми соединителями

Соединительные кабельные муфта термоусаживаемая типа 4ПСТ-1 сечение 70/95/120 мм², предназначена для соединения 4-х и 5-ти жильных силовых кабелей с пластмассовой и резиновой изоляцией напряжением до 1000В, проложенных в земле, на воздухе и в водоразборных скважинах. Монтаж кабельных соединительных муфт может быть осуществлен для следующих основных типов кабеля, ВВГ, ВВГнг, ВВГнгLS, АВВГ, NYM, MYY, КГ и других. Муфта кабельная соединительная термоусаживаемая 4ПСТ-1 предназначена для соединения медных и алюминиевых проводов (кабелей) с количеством жил до пяти, сечением 70/95/120 мм².

Особенности

• Предназначены для соединения 4-х жильных кабелей: - с пластмассовой изоляцией; - с броней и без брони; - на напряжение до 1 кВ.
• Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп.
• Соединительные изолирующие манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля.
• Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа.
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам.
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Кожух надежно защищает, герметизирует и армирует муфту.
• Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители.
