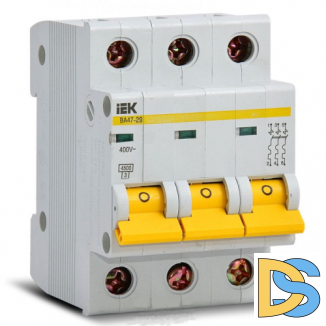

Автоматический выключатель IEK ВА47-29 3P 10А
- Характеристики
- Обзор
- Отзывы0
Артикул | P1263 |
Бренд | IEK |
Диапазон температур | от -60°C до + 40°C |
Длина, мм | 80 |
Количество полюсов, P | 3 полюса |
Номинальный ток, А | 10 |
Отключающая способность, кА | 4,5 |
Ширина, мм | 54 |
Высота, мм | 70 |
Вес | 276 г |
Автоматический выключатель IEK ВА47-29 3P 10А
Номинальное напряжение:~ U ≤ 400 В, 50 или 60 Гц Номинальный ток In: 10 А Номинальная отключающая способность: 4500 А Характеристики срабатывания электромагнитного расцепителя: C Число полюсов: 3 Условия эксплуатации: УХЛ4 Степень защиты выключателя: IP 20 Электрическая износостойкость, циклов В-О: не менее 6000 Механическая износостойкость, циклов В-О: не менее 20000 Максимальное сечение присоединяемых проводов: 25 мм² Наличие драгоценных металлов (серебро): 0,3÷0,5 г/полюс Масса: 0,6 кг Диапазон рабочих температур: -40 ÷ +50°С
Автоматический выключатель IEK ВА47-29 3P 10А производства ИЭК используется для защиты распределительных и осветительных линий от токов перегрузки и короткого замыкания по причине увеличения расчетной нагрузки или межфазного короткого замыкания. Возможно использование совместно с ВДТ для защиты токов утечки. Уставка теплового расцепителя выключателя ВА 47-29 должна быть больше либо равна номинальному току УЗО. Установка производится рейку Din шириной 35 мм в пластиковые или металлические распределительные боксы.Данный продукт соответствует все международным и российским стандартам, имеет широкий диапазон рабочих температур.
Преимущества выключателей ИЭК ВА47-29
- являются неразборными (имеют 6 заклёпок, которые прочно скрепляют две части корпуса);
- включают индикатор положения контактов: в окошке зелёный цвет – контакты разомкнуты; в окошке красный цвет – контакты сцеплены, система под напряжением;
- имеют комбинированную защиту от сверхтоков:
- тепловой расцепитель реагирует на перегрузки;
- электромагнитный расцепитель вызывает срабатывание при замыканиях накоротко;
- стандартная ширина модуля 18 мм или ширина 1 полюса (то есть трёхполюсный автомат на DIN-рейке займёт ширину 54 мм);
- подпружиненная защёлка для крепления на DIN-рейку;
- для винтов контактных зажимов предусмотрена опломбировка;
- поверхности зажимов ребристые (лучше удерживается подключенная жила);
- предельная отключающая способность 4.5 кА (максимальный ток короткого замыкания, который способно коммутировать изделие, чего достаточно в быту).
